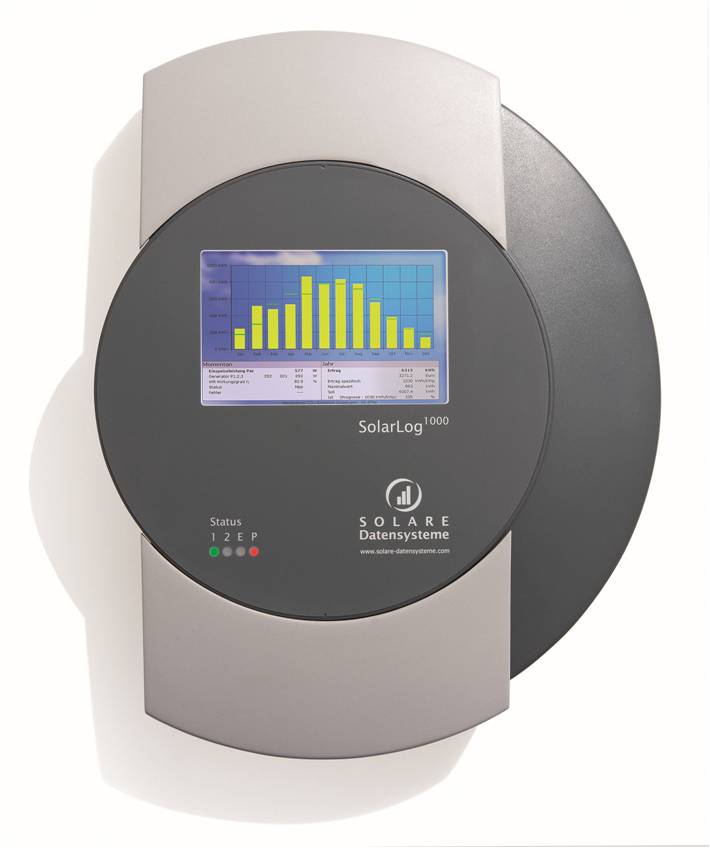

Data-logger Solar-Log™ 1000

Solar-Log™1000 je nejvyšší model řady přístrojů k monitoringu fotovoltaických elektráren s nejširším využitím. Kompatibilní až se 100 měniči ruzných značek a max. 1 MW celkového výkonu fotovoltaické elektrárny. Solar-Log™1000 má plně grafický displej a
lze kompletně nastavit i bez počítače. Možnost výběru ovládání je přímo přes dotykový displej nebo po síti webovým prohlížečem. Instalace softwaru není nutná. Solar-Log™ 1000 spolupracuje se všemi běžnými měniči a připojuje se přes rozhraní RS485. Údaje každého měniče / stringu jsou snímány, ukládají se, Solar-Log™ 1000 je zpracuje, vyhodnotí a případně i odešle přes internet. Solar-Log™1000 - Střední model pro středně velké a velké instalace.

V současné době jsou podporovány následující značky měničů:

Aurora - Power One, ALPHA-Sol, AROS, Conergy, Converteam , Converteam, Danfoss, Delta, Diehl AKO, Effekta, Europa-Solar AG, EVER-SOLAR, Evoco, Fronius, GE (General Electrics), Hyundai, IDS, Ingeteam, KACO, Kostal, Mastervolt, Mitsubishi, Motech, Powercom , PowerOne, Refu, Riello, Rudolf Fritz, Salicru EQX, Salicru EQXLV, Santerno, Schneider Electric SunEzy, Schüco, SIAC, Socomec, SolarMax, Solutronic, Stecca Grid 10000 3ph, Sungrow, Suntensio (Sunville), SunWays, Sustainable Energy, Voltwerk, WINAICO, Zentralsolar.

Špičkové vlastnosti systému Solar-Log 1000

• Displej: graf. zobrazení s dotykovým displejem, 4 stavové LED, SD výstup pro velké dipleje.
• Obsluha a nastavení (konfigurace) možná volitelně nebo přes dotykový displej nebo PC.
• Software: vzhledem k využívání webového rozhraní není nutné instalovat žádný software.
• Kompatibilita: v závislost na výrobci - vhodný pro všechny běžné měniče.
• Kapacita: lze připojit až max. 100 měničů.
• Připojení 2 rozhraní RS485 pro smíšený provoz měniče a libovolné kombinace, kombinované rozhraní RS485/ RS422 pro připojení měniče, měnič typu Fronius nebo Sunville připojitelný bez přídavného konvertoru rozhraní.
• Automatické rozpoznávání sítě přes DHCP
• Provoz off-line: připojení přes USB flash disk ke snadnému přenosu dat a off-line zobrazení.
• Modul čidel: možno připojit modul s čidly pro sběr dat o okolním prostředí (osvit, teplota vzduchu/venkovní čidlo větru).
• Funkce poplachu: ochrana proti krádeži přes kontaktní smyčku, externí poplach možný přes bezpotenciálový kontakt
• Evidence spotřeby: n vstup S₀ k optimální evidenci a výpočtu spotřeby vlastního proudu
• Bluetooth: volitelný modul bluetooth k bezdrátovému připojení měničů SMA nové generace.

• Volitelné řízení spotřeby: splňuje požadavky bezpečností sítě

Rozsáhlý monitoring fotovoltaické elektrárny

• Monitoring výpadků: monitoring každého jednotlivého měniče
• Stav měniče: zhodnocení stavu / chybového hlášení měniče
• Hodnocení: denní hlášení o objemu vyrobené energie
• Způsob odesílání: podle přání: e-mail nebo SMS
• Parametry měniče: proud, napětí, výkon, DC a AC

• Ladění výkonu: vyladění jednotlivých stringů měniče.

 Podrobné grafické znázornění:

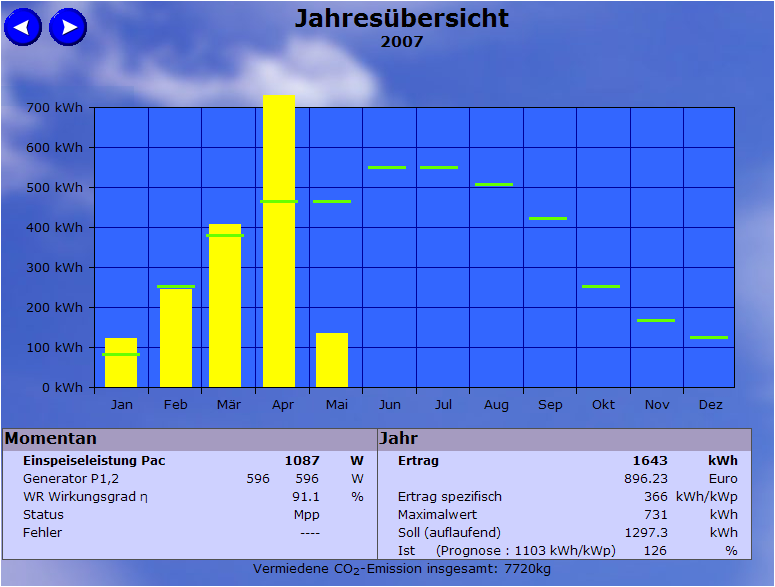

• Zprávy: lze zobrazit vyhodnocení v podobě grafu nebo tabulky, denní, měsíční, roční a celkový přehled (za všechny roky), plánované hodnoty pro roční objem vyrobené energie, výkonovou křivku a vstupní napětí v denním přehledu.

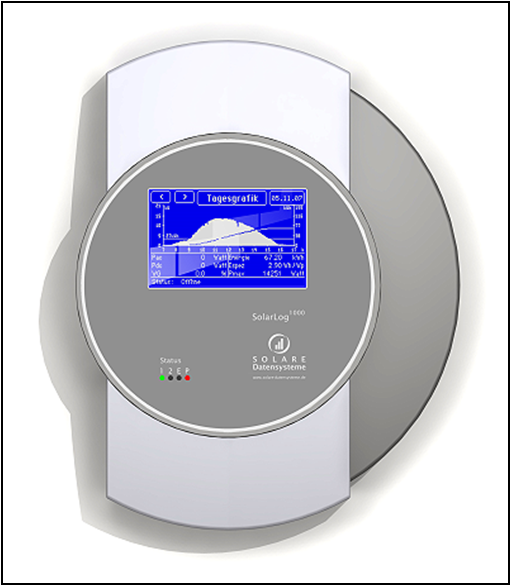

• Výstupy: integrovaný 4,5´´ displej, PC, PDA přes WLAN, internet
• Vlastní spotřeba dle nařízení EHS: grafické znázornění spotřeby i výroby proudu a vlastní spotřeby s energetickou bilancí.
• Znázornění na internetu / PC:

 Denní přehled: referenční hodnoty osvitového čidla (zelená) a výkonovou křivkou (žlutá) a teplotou modulu (červená).

                                                Denní přehled všech měničů, včetně výkonové křivky měnič 1 + měnič 2.

 Diagnostika a zobrazení na displeji

• Protokolování: stav měniče a případné poruchy
• Objem dat: 200 událostí na měnič
• Frekvence: 15 vteřin
• Analýza závad: rozpoznánní snížení výkonu nebo síťové poruchy provozovatele elektrické sítě
• Degradace panelů: automatický výpočet pro jednotlivé rok
• Druh: volně nastavitelné varování poruch
• Vnitřní indikátor: stavovou diodou LED

• Zasílání informací e-mailem či SMS

Řízení spotřeby pro zařízení od 100kWp

• Solar-Log™ 1000 je vybaven funkcí "Power Management"
• Přímé připojení k příjmači dálkového hromadného ovládání energetického podniku
• Snížení výkonu všech připojených měničů
• Přesné protokolování snížení
• Přenos protokolu na internetový server
• Nyní pro měniče SMA a Danfoss. Další se připravují.

Poplach

• Lze nastavit funkci výstrahy při poruše a ochranu před krádeží
• Zasílání výstrah a informací přes SMS či e-mailem
• Externí signál: spínatelný přes relé
• Vnitřní indikátor

USB rozhraní

• Připojení USB flash disk
• Snímání všech dostupných dat pro off-line hodnocení
• Načtení: update firmwaru u zařízení bez internetu a bez PC

Pro malé a střední instalace do 50kW a deseti měničů použijte Solar-Log™ 500.
